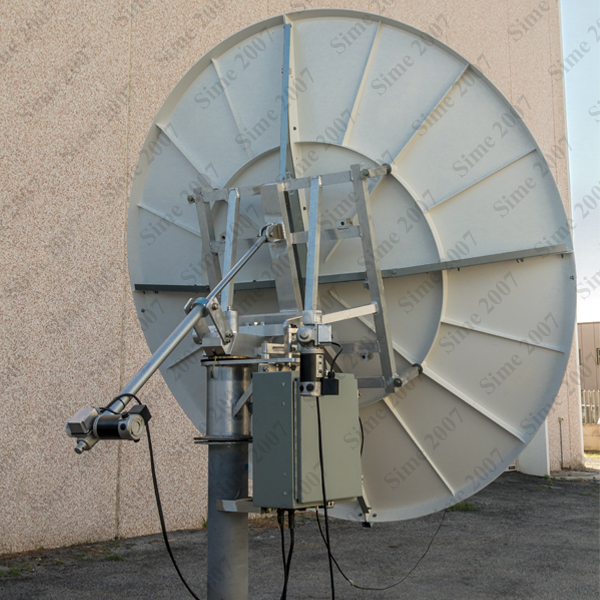

Piedistallo mot4B 2.4/1.8 | |
|---|---|
| Materiale | Alluminio anodizzato |
| Descrizione | Adatto per riflettori 1.8 m e 2.4 m compatibili |
| Motorizzato rilocabile | |
| Encoder di posizione Az ed El | |
| Elevazione da 5° a 90° | |
| Azimuth ± 30° | |
| Vento | Operatività fino a : 80 km/h (50 mph) margine d'errore ≤ 0,1° Sopravvivenza : 201 km/h (125 mph) |
| Temperatura | Operatività : -21°C a +63°C Immagazzinamento : - 33°C a +71°C |
| Opzioni | Bussola elettronica integrata, inclinometro elettronico integrato |
| Disponibile anche in versione 'NPMM' o 'king post' | |

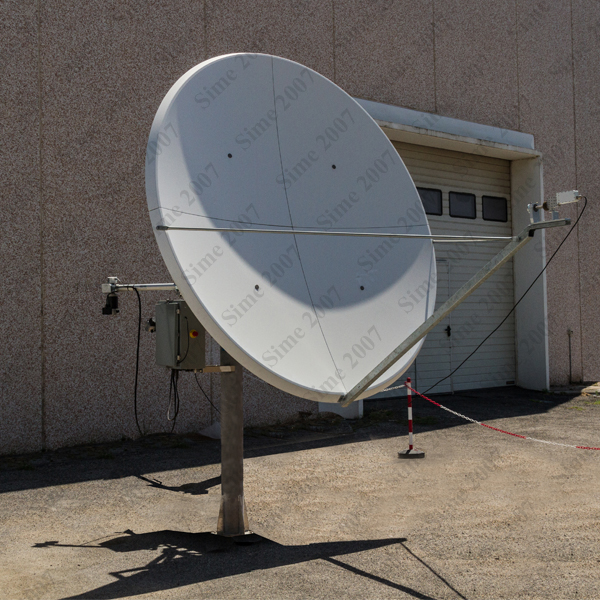

Terminale 1.8m/2.4 m - Quadribanda | ||||
|---|---|---|---|---|
| Banda C | Banda X | Banda Ku | Banda Ka | |
| Guadagno antenna 1.8 m |
Rx : 35.50 dBi Tx : 39.50 dBi |
Rx : 40.90 dBi Tx : 41.60 dBi |
Rx : 45.00 dBi Tx : 46.50 dBi |
Rx : 49.40 dBi Tx : 52.60 dBi |
| Guadagno antenna 2.4 m |
Rx : 38.00 dBi Tx : 42.00 dBi |
Rx : 43.70 dBi Tx : 44.40 dBi |
Rx : 47.60 dBi Tx : 49.20 dBi |
Rx : 51.00 dBi Tx : 54.40 dBi |
| Riflettore | 1.8/2.4 m | |||
| Frequenza (Ghz) | Rx : 3.625 - 4.20 Tx : 5.85 - 6.425 |
Rx : 7.25 - 7.75 Tx : 7.90 - 8.40 |
Rx : 10.95 - 12.75 Tx : 13.75 - 14.50 |
Rx : 18.70 - 21.20 Tx : 27.00 - 31.00 |
| Caratteristiche elettriche | BUC: 40W/80W | BUC: 20W/150W | BUC: 150W/200W | BUC: 16W/20W |
| ACU con Beacon Receiver | ||||
| Encoder di posizione Az ed El | ||||
| Caratteristiche meccaniche | Piedistallo motorizzato rilocabile in alluminio anodizzato Range di movimentazione: EL : 5° - 90°; AZ : ± 30° |
|||
| Resistenza al vento | Operatività fino a : 80 km/h Sopravvivenza : 201 km/h |
|||
| Altro | Fly cases per il trasporto, cavi di alimentazione su rullo avvolgicavo, kit attrezzi per il montaggio | |||
| Opzioni | Bussola e inclinometro integrati, GPS | |||
| Il terminale è personalizzabile in base alle esigenze, disponibile anche in singola banda | ||||

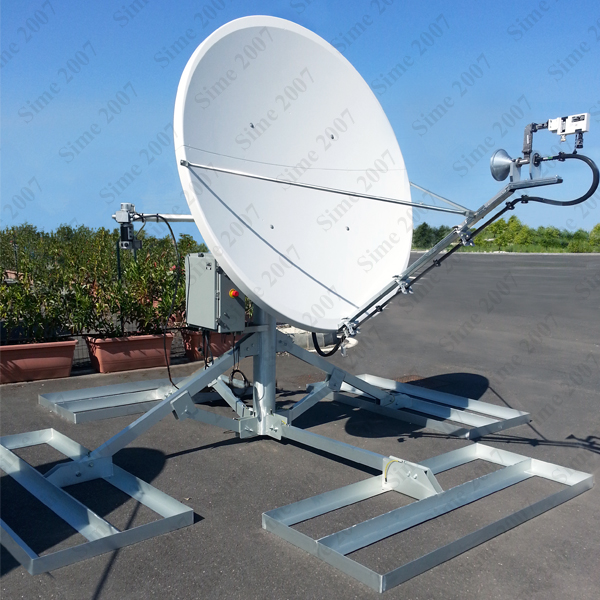

Terminale 1.8 m - Tribanda | |||
|---|---|---|---|
| Banda Ku | Banda X | Banda Ka | |
| Riflettore | 1.8 m | ||
| Guadagno antenna (± 0.5dB) |
Rx : 45.00 dBi Tx : 46.50 dBi |
Rx : 40.90 dBi Tx : 41.60 dBi |
Rx : 49.40 dBi Tx : 52.60 dBi |
| Frequenza (Ghz) | Rx : 10.95 - 12.75 Tx : 13.75 - 14.50 |
Rx : 7.25 - 7.75 Tx : 7.90 - 8.40 |
Rx : 18.70 - 21.20 Tx : 27.00 - 31.00 |
| Caratteristiche elettriche | BUC: 40W/80W | BUC: 20W/150W | BUC: 16W/20W |
| ACU con Beacon Receiver | |||
| Caratteristiche meccaniche | Piedistallo motorizzato rilocabile in alluminio anodizzato Range di movimentazione: EL : 5° - 90°; AZ : ± 15° |
||
| Resistenza al vento | Operatività fino a : 80 km/h Sopravvivenza : 201 km/h |
||
| Altro | Fly cases per il trasporto, cavi di alimentazione su rullo avvolgicavo, kit attrezzi per il montaggio | ||
| Il terminale è personalizzabile in base alle esigenze, disponibile anche in singola banda | |||

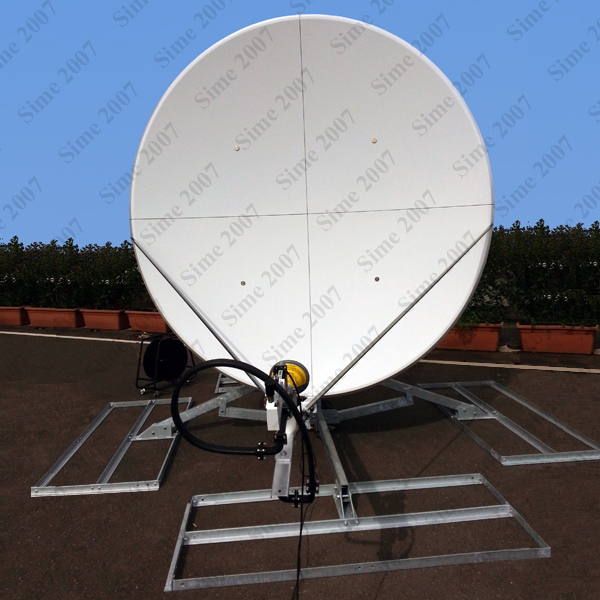

Terminale 2.4 m - Tribanda | |||
|---|---|---|---|
| Banda Ku | Banda X | Banda C | |
| Riflettore | 2.4 m | ||
| Guadagno antenna (± 0.2dB) |
Rx : 47.60 dBi Tx : 49.20 dBi |
Rx : 43.70 dBi Tx : 44.40 dBi |
Rx : 38.00 dBi Tx : 42.00 dBi |
| Frequenza (Ghz) | Rx : 10.95 - 12.75 Tx : 13.75 - 14.50 |
Rx : 7.25 - 7.75 Tx : 7.90 - 8.40 |
Rx : 3.625 - 4.20 Tx : 5.85 - 6.425 |
| Caratteristiche elettriche | BUC: 40W/80W | BUC: 20W/150W | BUC: 16W/20W |
| ACU con Beacon Receiver | |||
| Caratteristiche meccaniche | Piedistallo motorizzato rilocabile in alluminio anodizzato Range di movimentazione: EL : 5° - 90°; AZ : ± 10° |
||
| Resistenza al vento | Operatività fino a : 72 km/h con errore di puntamento di 0.2° Sopravvivenza : 201 km/h |
||
| Altro | Casse da trasporto in legno, cavi di alimentazione su rullo avvolgicavo, kit attrezzi per il montaggio | ||
| Il terminale è personalizzabile in base alle esigenze, disponibile anche in singola banda | |||

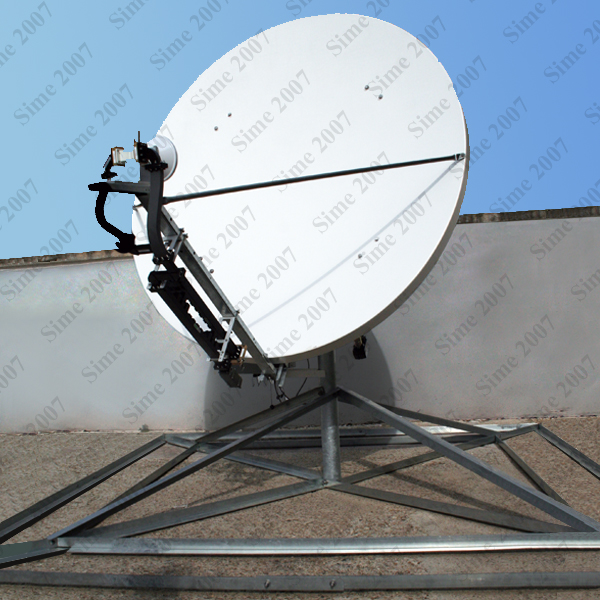

Terminale 1.8 m - Bibanda | |||
|---|---|---|---|
| Banda Ku | Banda X | ||
| Riflettore | 1.8 m | ||
| Guadagno antenna (± 0.5dB) |
Rx : 45.00 dBi Tx : 46.50 dBi |
Rx : 40.90 dBi Tx : 41.60 dBi |
|
| Frequenza (Ghz) | Rx : 10.95 - 12.75 Tx : 13.75 - 14.50 |
Rx : 7.25 - 7.75 Tx : 7.90 - 8.40 |
|
| Caratteristiche elettriche | BUC: 40W/80W | BUC: 20W/150W | |
| ACU con Beacon Receiver | |||
| Caratteristiche meccaniche | Piedistallo motorizzato rilocabile in acciaio zincato Range di movimentazione: EL : 10° - 80°; AZ : ± 10° |
||
| Resistenza al vento | Operatività fino a : 72 km/h con errore di puntamento di 0.2° Sopravvivenza : 201 km/h |
||
| Altro | Casse da trasporto in legno, cavi di alimentazione su rullo avvolgicavo, kit attrezzi per il montaggio | ||
| Disponibile in singola banda | |||
